Блок схема приемного тракта и антенного поста

1. Приемный тракт

Вид Описание Неисправности Диагностика

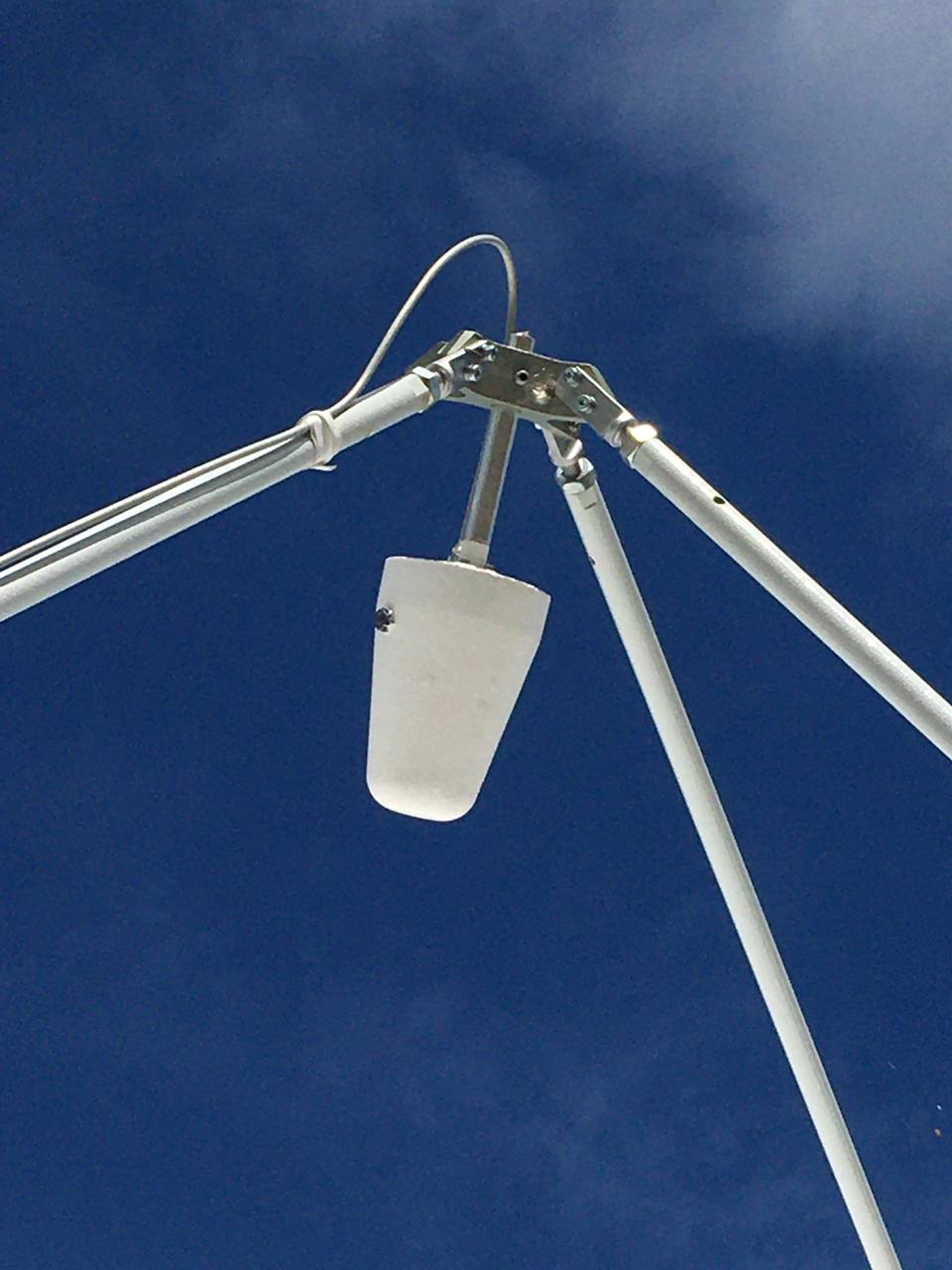

0.jpg Облучатель Не переключается поляризация.
Ток облучателя меньше 80мА.
Ток облучателя больше 300мА.
Целостность линии.
Параметры телеметрии.
Показания тестера.

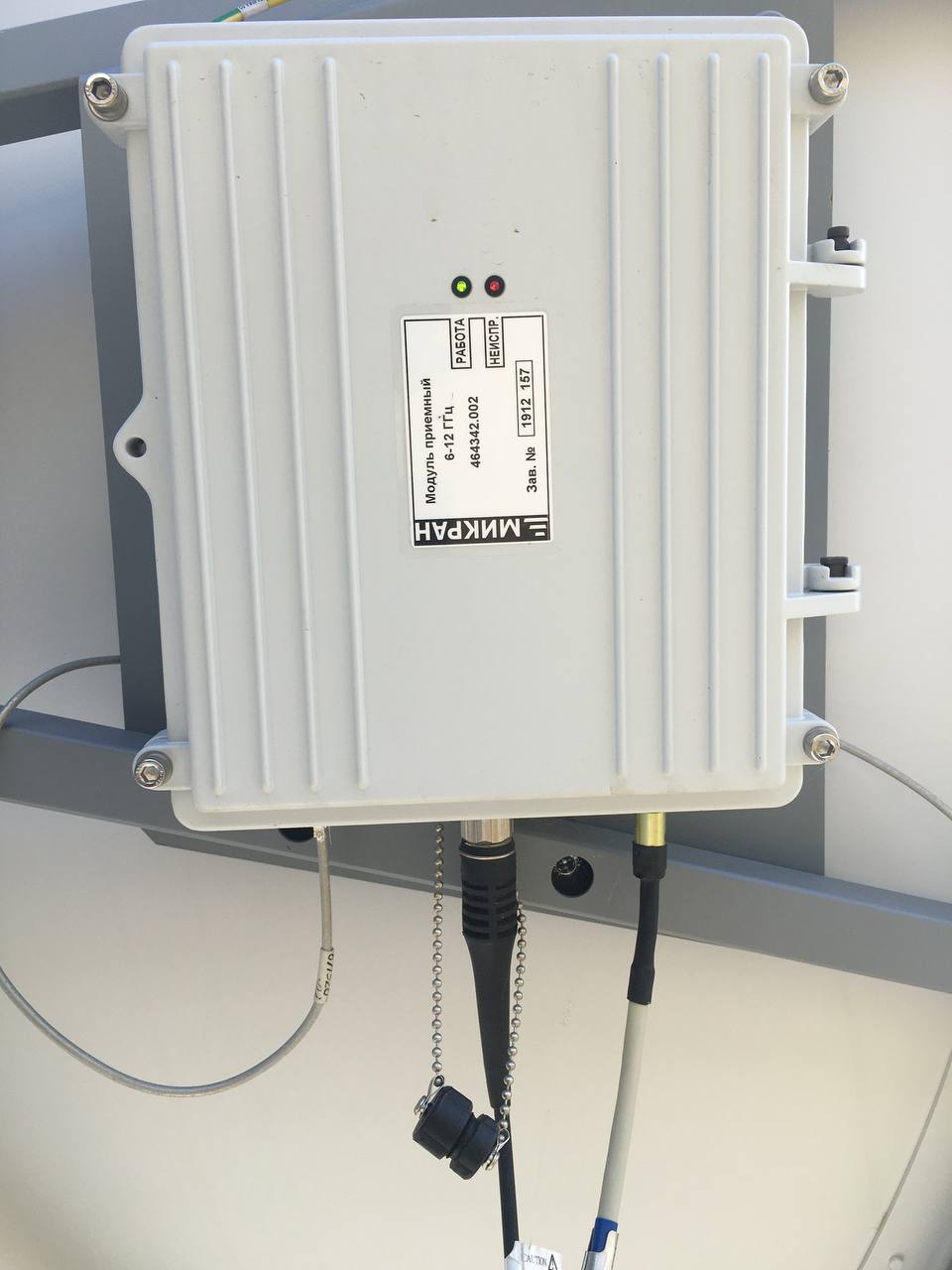

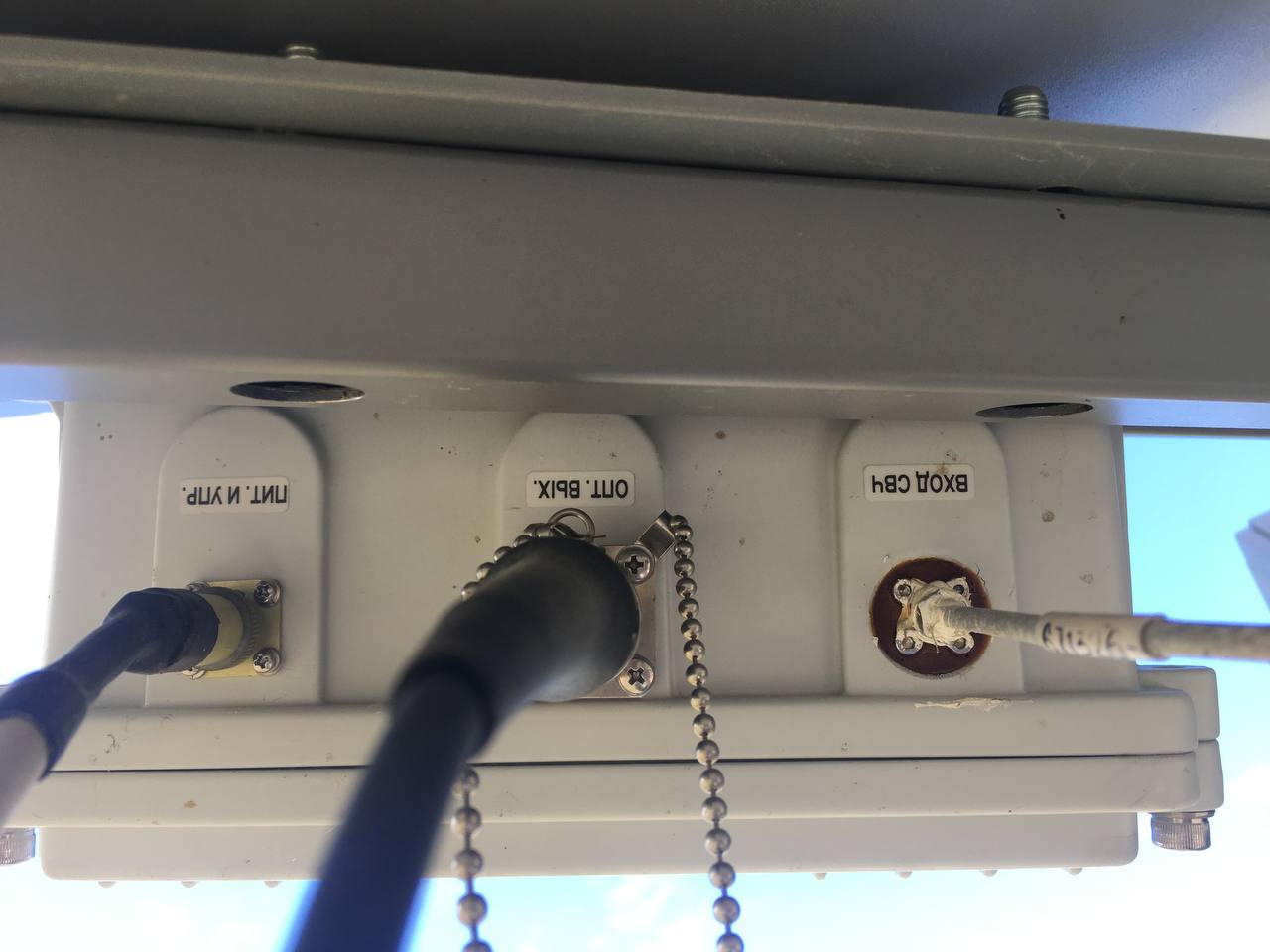

2.jpg 1.jpg Модуль приемный (МП) Смотреть Таблица 6 - Светодиодная индикация ошибок Световая индикация.
Параметры телеметрии.
Показания напряжений в heliograph_antenna
3.jpg Шкаф БСУ Визуальный осмотр на предмет заломов оптического кабеля.
Качество соединения разъемов.

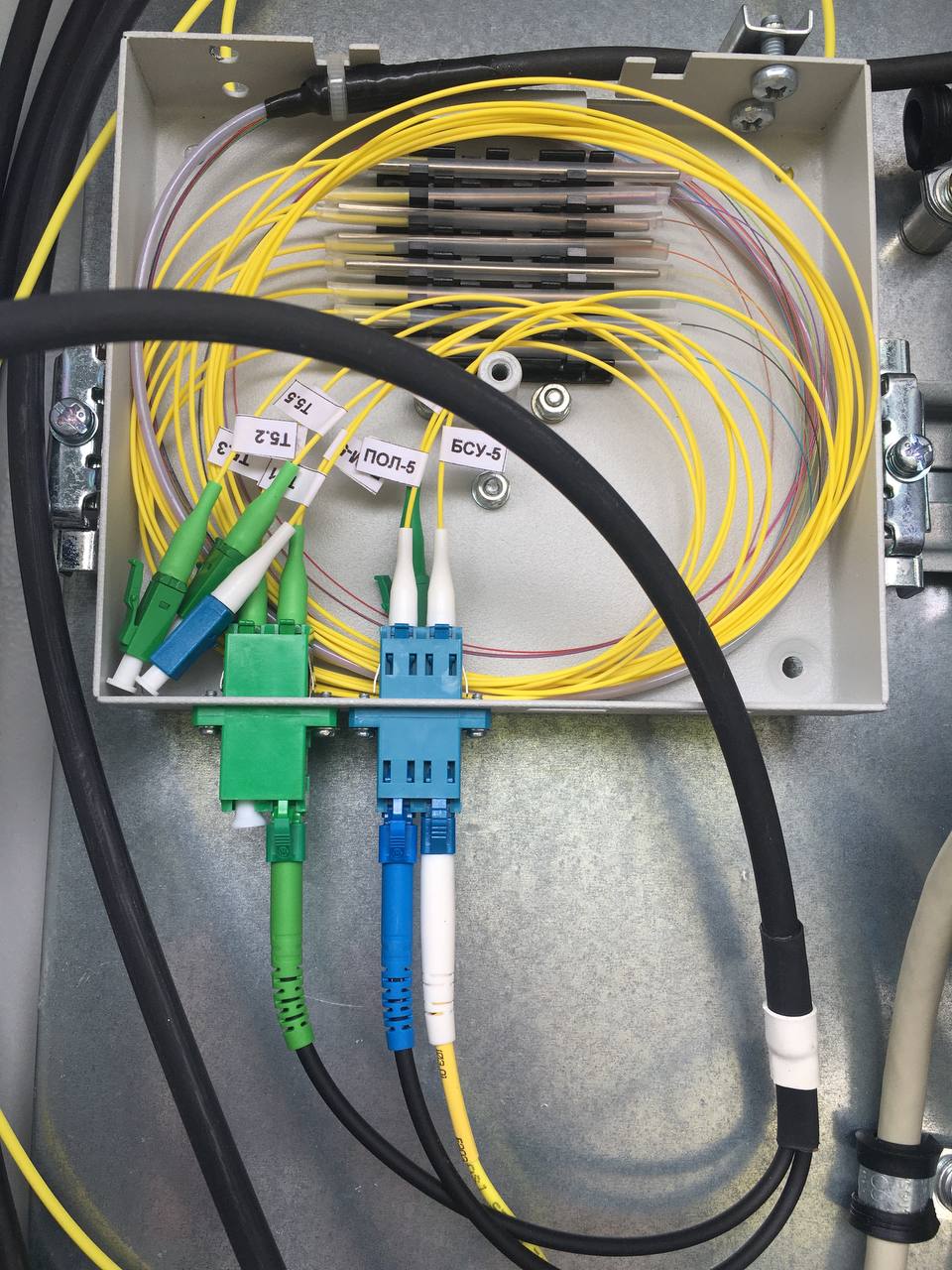

4.jpg Кросс оптический в БСУ Проверка соединения в оптических муфтах.
Отсутсвие заломов оптического кабеля.

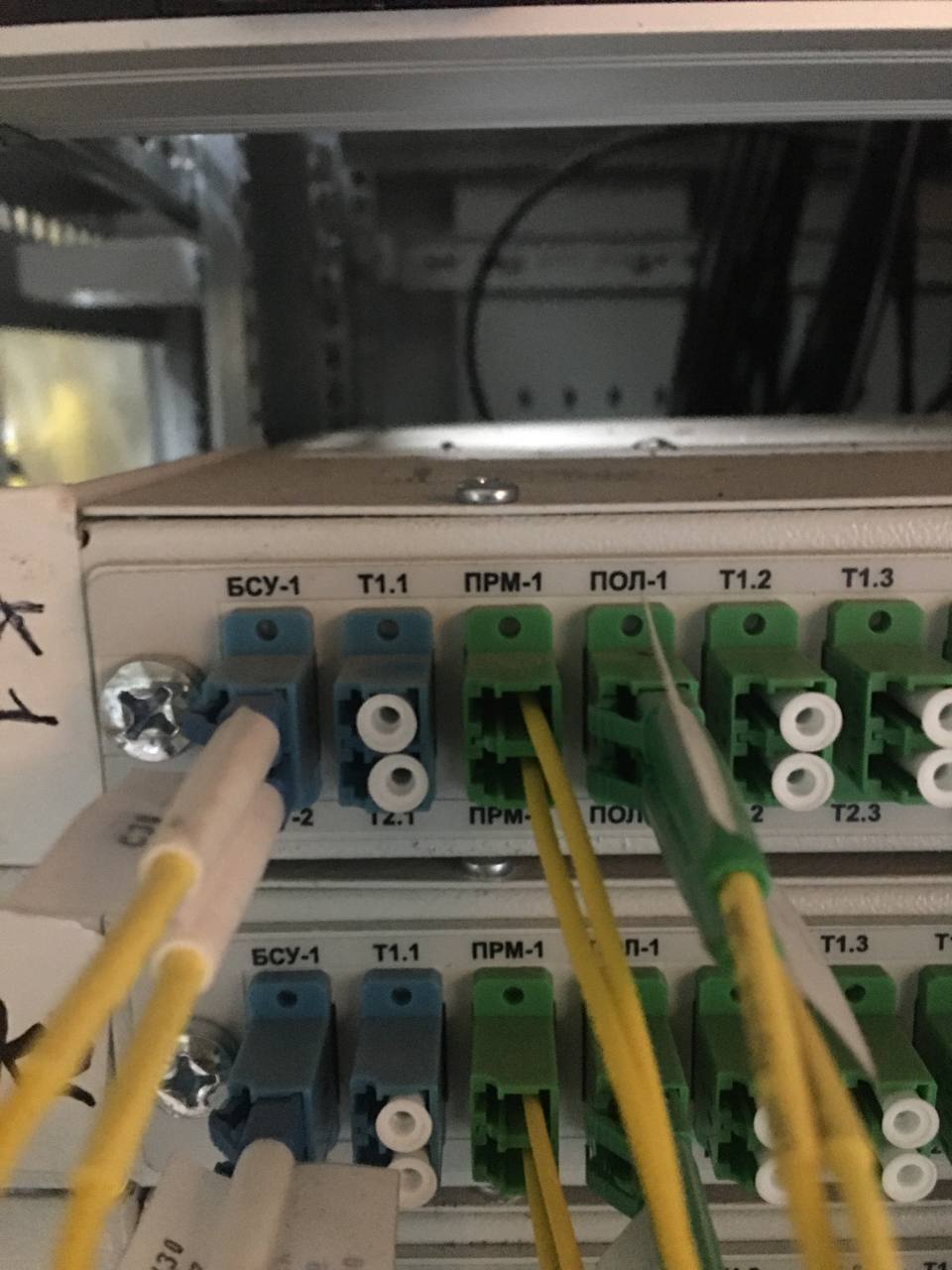

6.jpg Кросс оптический в тоннеле Проверка соединения в оптических муфтах.

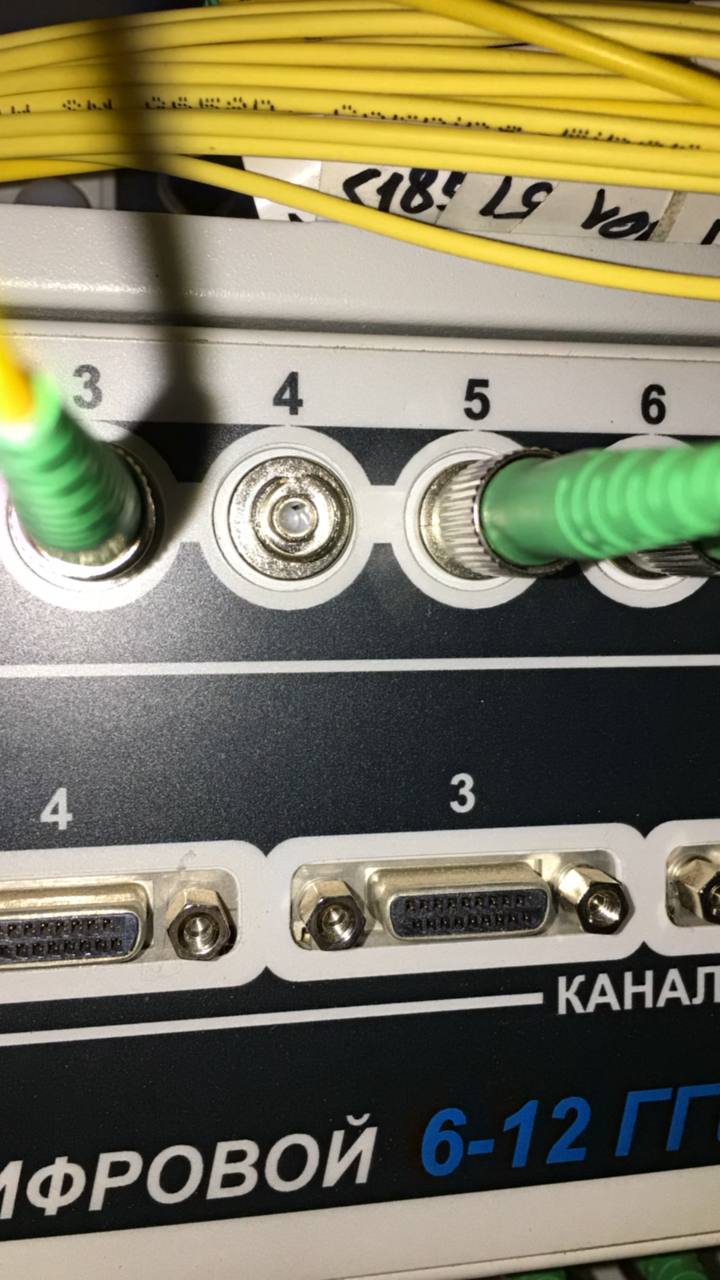

7.jpg Цифровой приемник Проверка соединения в оптических муфтах.

Меры безопасности

  ЗАПРЕЩАЕТСЯ ПРИ ВКЛЮЧЕННОМ ИЗДЕЛИИ:
    • ОТКРЫВАТЬ ЕГО СОСТАВНЫЕ ЧАСТИ ДЛЯ  РЕМОНТА И ОБСЛУЖИВАНИЯ;
    • ОТСОЕДИНЯТЬ И ПОДСОЕДИНЯТЬ КАБЕЛИ.

Текст текст Текст с новой строки

2. Антенный пост
